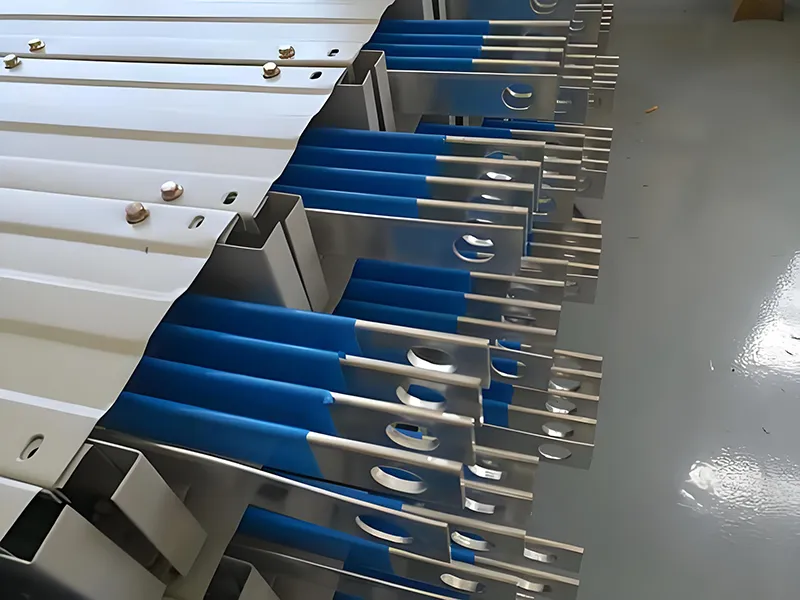

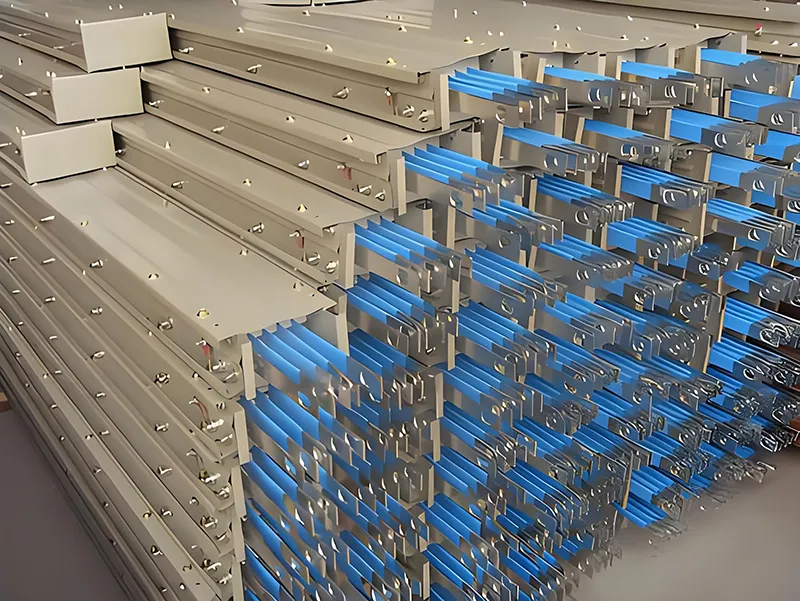

2000A 공기 절연 버스웨이

2000A 공기 절연 버스웨이는 주로 건물이나 산업 시스템에서 전기 에너지를 안전하고 효율적으로 전송하기 위해 배전 시스템에 사용되는 고전류 전송 장치입니다. 정격 전류는 2000A이며 공기를 절연 매체로 사용하여 케이싱에서 도체를 분리합니다.

•정격 전류: 2000암페어

•단열방식 : 공기단열

• 장비 유형: 버스웨이/버스바 트렁킹 시스템

간단히 말해서 기존 케이블 대신 금속 부스바를 사용하는 고전류 전송 시스템입니다.

케이블에 비해 장점

핵심 장점

1. 안전 보호, 다중 보증

분할 공기 절연 구조를 활용하여 상간 안전 간격 및 연면 거리는 국가 표준을 훨씬 초과하여 단락 위험을 효과적으로 제거합니다. 내부 절연 부품은 고강도 에폭시 수지로 제작되어 제품의 동적 및 열적 안정성에 대한 저항성을 크게 향상시키고 순간적인 단락 전류 서지를 견딜 수 있어 배전 시스템을 보호합니다. 소켓에는 안전 가드가 설치되어 있으며, 먼지나 이물질이 들어가거나 오작동하는 것을 방지하기 위해 정상적인 조건에서 리드 씰로 닫고 밀봉할 수 있습니다. 접속 배선함을 연결할 때 전원을 분리할 필요가 없습니다. 접지선은 분리되기 전에 항상 연결되어 있어 작동 안전성이 더욱 향상됩니다. 제품의 보호 등급은 IP40에 달하며, 전용 액세서리를 사용하면 IP54까지 높일 수 있어 방진 및 습기에 대한 탁월한 저항성과 다양한 실내 환경에 대한 적응성을 제공합니다.

2. 고효율 방열, 에너지 절약 및 소비 감소

도체는 구리 함량이 99.99% 이상인 고순도 전해동을 사용하고, 표면은 주석도금 처리되어 있어 항산화, 고전도, 저저항, 저전력 손실이 특징입니다. 외부 쉘은 Maanshan Iron & Steel의 고강도 냉간 압연강판으로 제작되었으며 일체형 주름 구조로 되어 있어 우수한 기계적 강도와 방열 성능이 결합되어 있습니다. 자연 공기 대류와 결합하여 이중 방열 시스템을 형성합니다. 기존 케이블과 비교하여 온도 상승은 25% 감소하고 전류 운반 용량은 30% 증가합니다. 정격 전류를 장기간 통전할 경우 전도성 부품의 온도 상승을 표준 범위 내에서 엄격하게 제어하므로 추가 냉각 시스템이 필요 없고 운영 비용이 절감됩니다.

3. 편리한 설치 및 유연한 적응

모듈형 디자인을 채택하여 직선형, 굴곡형, T자 가지형 등 다양한 연결 방식을 지원합니다. 다양한 배선 시나리오에 적응하기 위해 현장 요구 사항에 따라 유연하게 결합하고 접합할 수 있습니다. 자동 보상 연결 및 단일 볼트 클램핑 단자를 갖추고 있어 조정성이 높습니다. 맞대기 장착 방식은 설치 시간을 크게 절약하고 인건비를 절감합니다. 넉넉한 버스바 커넥터가 제공되어 커넥터 박스의 유연한 분기를 지원합니다. 최단 경로를 통해 부하를 부스바 장치에 연결할 수 있습니다. 이후 작업장 장비를 추가, 재배치 또는 개조할 때 버스바 시스템을 변경할 필요가 없으므로 탁월한 호환성을 제공합니다. 인접한 전류 정격이 변경되면 외부 케이싱을 교체할 필요가 없습니다.

4. 견고하고 내구성이 뛰어난 구조

외부 케이싱은 일체형 성형 공정으로 제조되어 기계적 강도가 높습니다. 6m의 스팬으로 버스바 센터는 60kg의 하중을 견딜 수 있습니다. 불균일한 온도 변화에도 케이싱의 중심 오프셋이 10mm를 초과하지 않아 강력한 진동 및 충격 저항을 제공합니다. 케이싱 표면은 부식 및 녹 방지를 위해 정전 스프레이 공정을 사용하여 수명을 연장합니다. 모든 구성 요소는 엄격한 테스트를 거칩니다. 이 제품은 상용주파 내전압 및 열 안정성 테스트를 통과했으며, 테스트 후에도 큰 변형이 나타나지 않았습니다. 정상적인 조건에서 각 섹션의 절연 저항은 50MΩ 이상이므로 수십 년의 서비스 수명으로 최대 부하에서 장기간 안전한 작동이 가능합니다.

5. 규정 준수 및 인증, 신뢰할 수 있는 품질

Qingdao Fenghua Electric Manufacturing Co., Ltd.는 송전 및 배전 장비 전문 제조업체로서 완전한 생산 및 테스트 시스템을 보유하고 있습니다. 당사의 제품은 엄격한 품질 관리를 받고, 여러 자격 인증서와 특허 기술을 보유하고 있으며, 관련 국가 산업 표준 및 국제 사양을 준수합니다. 상용주파 내전압, 절연저항, 온도상승 등 다수의 핵심지표에 대한 테스트를 통해 모든 제품이 설계기준을 충족하는지 확인하여 고객에게 신뢰할 수 있는 품질보증을 제공합니다.

기술적인 매개변수

적용 가능한 시나리오

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd.의 2000A 공기 절연 버스웨이는 높은 전류 전송 용량, 안전하고 신뢰할 수 있는 성능, 유연한 설치 방법을 갖추고 있으며 다음과 같은 시나리오에서 널리 사용됩니다.

산업 부문: 산업 플랜트, 고에너지 소비 작업장, 제조 생산 라인 등 고전류 장비의 전원 공급 요구 사항을 충족합니다.

건축 부문: 효율적인 배전을 위해 주 배전선로 역할을 하는 고층빌딩, 상업단지, 사무용 건물, 주거단지 등

전력 부문: 변전소, 배전실, 변압기 및 배전 캐비닛 연결, 배전 캐비닛 간 연결 등;

기타 시나리오: 데이터 센터, 철도 운송 지원 시설, 병원, 학교 및 전원 공급 장치 안정성과 보안에 대한 요구 사항이 높은 기타 장소.

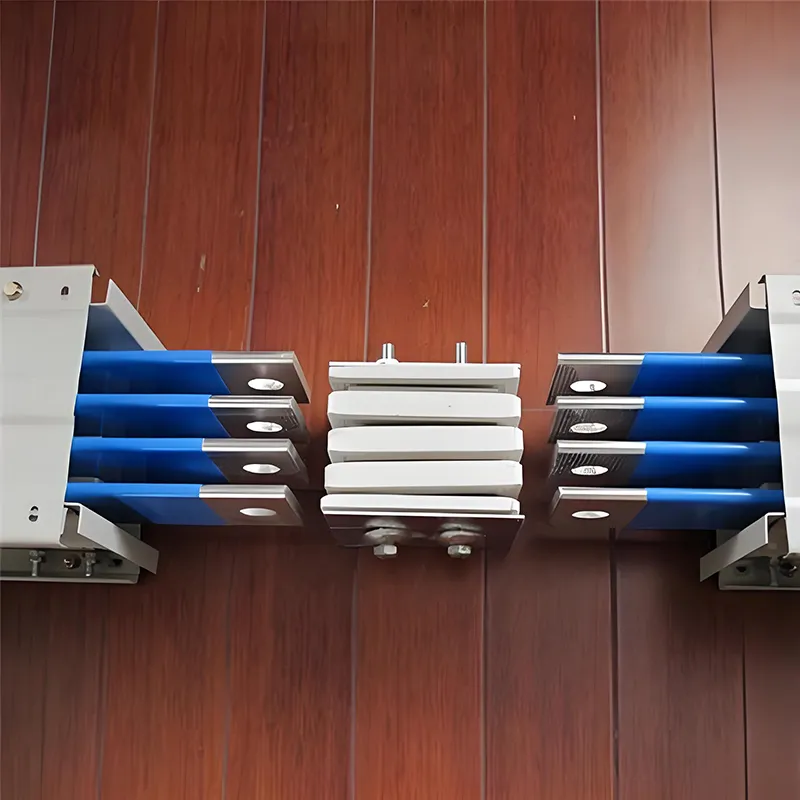

제품 구조

본 제품은 도체유닛, 절연지지유닛, 하우징유닛, 접속유닛으로 구성됩니다. 컴팩트하고 합리적으로 설계된 구조가 특징입니다.

도체 장치: 우수한 전도성과 감소된 전력 손실을 위해 주석 도금된 고순도 전해 구리 버스바;

절연 지원 장치: 고강도 에폭시 수지 절연 부품으로 위상 간 절연을 제공하여 절연 성능을 보장하고 동적 및 열 안정성을 향상시킵니다.

하우징 유닛: 일체형 골판 냉간 압연 강철 하우징, 부식 및 녹 방지를 위해 정전기 스프레이, 기계적 강도와 열 발산을 결합하는 동시에 접지 보호 기능도 제공합니다.

연결 장치: 편리하고 안정적인 연결을 위해 자동으로 보정된 커넥터와 단일 볼트 클램핑 단자로 접촉 저항을 효과적으로 줄입니다.

구매 노트

1. 특정 고객 요구 사항과 현장 케이블 연결 요구 사항을 충족하기 위해 제품을 다양한 길이와 배선 방법으로 맞춤 설정할 수 있습니다.

2. 모든 제품에는 완벽한 품질 검사 보고서와 적합성 인증서가 함께 제공되어 현장 승인을 지원합니다.

3. 우리는 고객이 설치 및 시운전을 완료하고 정상적인 제품 작동을 보장할 수 있도록 전문적인 설치 안내 서비스를 제공합니다.

4. 우리는 포괄적인 애프터 서비스 시스템을 갖추고 있습니다. 제품 보증 기간 동안 품질 문제가 발생할 경우 신속하게 대응하고 수리 또는 교체 서비스를 제공해 드리겠습니다.

5. 고객문의, 현장방문, 구매상담 등의 문의를 환영합니다. 우리는 고품질의 제품과 서비스를 제공하기 위해 최선을 다하고 있습니다!

FAQ

1. 2000A 버스웨이의 도체에는 어떤 재료가 사용됩니까?

도체는 일반적으로 전도성이 높은 구리 또는 알루미늄 부스바로 만들어집니다. 구리 버스바는 더 높은 전도성과 내구성을 제공하는 반면, 알루미늄 버스바는 대규모 배전 시스템을 위한 보다 비용 효율적인 솔루션을 제공합니다.

2. 공기 절연 버스웨이 시스템의 장점은 무엇입니까?

공기 절연 버스웨이 시스템은 다음과 같은 몇 가지 장점을 제공합니다.

•높은 ​​전류 전달 용량

•우수한 방열성

•모듈식 및 유연한 설치

•간편한 유지보수 및 확장

•케이블 시스템에 비해 설치 공간이 적습니다.

3. 2000A 공기 절연 버스웨이는 어디에 일반적으로 사용됩니까?

2000A 공기 절연 버스웨이는 다음 분야에서 널리 사용됩니다.

•산업 생산 공장

•데이터 센터

•상업용 건물

•쇼핑몰

•병원

•공항 및 교통 허브

안정적이고 고용량의 배전이 필요한 설비에 이상적입니다.

4. 공기 절연 버스웨이는 케이블 시스템과 어떻게 다릅니까?

기존 전원 케이블과 비교하여 공기 절연 버스웨이는 다음을 제공합니다.

•더 높은 전류 용량

•더 나은 열 성능

•더 쉬워진 시스템 확장

•보다 안정적인 연결

•큰 전기 부하에 대한 보다 빠른 설치

5. 2000A 공기 절연 버스웨이의 일반적인 전압 범위는 얼마입니까?

대부분의 2000A 공기 절연 버스웨이 시스템은 프로젝트 요구 사항 및 전기 표준에 따라 일반적으로 380V~690V 범위의 저전압 배전용으로 설계되었습니다.

6. 2000A 공기 절연 버스웨이는 장기간 작동해도 안전한가요?

예. 적절하게 설계 및 설치된 2000A 공기 절연 버스웨이에는 보호 금속 인클로저, 절연 지지대 및 접지 시스템이 포함되어 있어 장기간 서비스 기간 동안 안전하고 안정적인 작동을 보장합니다.

7. 향후 2000A 버스웨이 시스템을 확장할 수 있습니까?

예. 버스웨이 시스템의 주요 장점 중 하나는 모듈형 설계입니다. 추후 버스웨이 섹션이나 분기 장치를 추가하여 대규모 재구축 없이 전기 배전망을 확장할 수 있습니다.
