1600A 샌드위치 버스웨이

Fenghua Electric 1600A 샌드위치 버스웨이는 T2 등급 고순도 전해 구리와 촘촘하게 적층된 구조를 특징으로 하여 전력 손실이 낮고 전류 전달 용량이 높습니다. IP54 보호 등급 이상으로 편리한 설치와 강력한 확장성을 보장하므로 산업 플랜트, 데이터 센터, 고층 건물 및 유사한 환경의 고전류 배전 애플리케이션에 이상적으로 적합합니다. 여러분의 문의와 구매요청을 환영합니다.

문의 보내기

제품 설명

1600A 샌드위치 버스웨이는 대전류 애플리케이션용으로 설계된 고성능 저전압 배전 시스템입니다. 절연된 구리 또는 알루미늄 도체를 사용한 콤팩트한 샌드위치 구조를 특징으로 하며 높은 부하 용량, 낮은 온도 상승 및 최소 임피던스를 보장하여 안정적이고 신뢰할 수 있는 전력 공급을 제공합니다.

주요 특징:

고전류 용량: 산업 플랜트, 고층 건물, 데이터 센터 및 상업 단지에 대해 정격 1600A입니다.

샌드위치 구조: 계층화된 도체 및 절연 설계로 안전성, 효율적인 열 방출 및 공간 절약형 설치가 보장됩니다.

저온 및 저임피던스: 최적화된 설계로 에너지 손실을 줄이고 시스템 효율성을 향상시킵니다.

유연한 설치: 모듈식, 향후 확장을 위한 직선 실행, 분기 및 사용자 정의 레이아웃을 지원합니다.

안전성 및 신뢰성: 단락, 전압 내성 및 온도 상승에 대한 테스트를 거쳤습니다. CCC 및 IEC 표준을 준수합니다.

1600a Sandwich Busway

기술적인 매개변수

매개변수	기술 사양	적용 가능한 표준
정격전류	250A – 6300A	IEC 61439-2, GB7251.2
정격전압	≤690V AC(일반적으로 380V/400V/660V)	IEC 61439-2, GB7251.2
도체 재료	등급 T2 전해 구리, 순도 ≥99.95%	GB/T 5585.1
절연 등급	클래스 B(130°C); Class H(180°C)까지의 내화 모델	IEC 60085
보호 등급	IP54 – IP68	IEC 60529
상용주파 내전압	3750V / 1분 (고장이나 섬락 없음)	GB7251.2
단시간 내전류	15kA – 120kA / 1초	IEC 61439-2
온도 상승 한계	연결 단자 ≤60K; 금속 인클로저 ≤30K	IEC 61439-2

1600A 샌드위치 버스웨이를 선택하는 이유는 무엇입니까?

전문 제조업체: 저전압 버스웨이 생산 분야에서 다년간의 경험을 보유하고 있습니다.

맞춤형 솔루션: 비표준 크기, 현재 등급 및 레이아웃을 사용할 수 있습니다.

품질 보증: 모든 제품은 배송 전에 엄격한 테스트를 거칩니다.

엔지니어링 지원: 기술 상담, 설계 및 설치 지침이 제공됩니다.

조달 키워드: 1600A 버스웨이, 저전압 버스웨이, 샌드위치 버스웨이, 고전류 버스웨이, 산업용 배전, 모듈형 버스웨이, 소형 버스웨이.

핵심 장점

1. 높은 전도도, 저손실: 에너지 효율성 및 고성능

T2 등급 전해 구리 도체는 20°C에서 0.01777Ω·mm²/m 이하의 저항률과 98%를 초과하는 전도도를 나타냅니다. 이는 일반 구리 재료를 훨씬 능가합니다. 이러한 특성은 전력 전송 중 에너지 손실을 크게 줄여줍니다. 장기적으로 기업은 전력 비용을 크게 절감할 수 있습니다. 또한 구리 도체의 표면을 선택적으로 주석 또는 은 도금으로 처리하여 산화 및 부식에 대한 저항성을 효과적으로 향상시키고 접촉 저항을 낮추며 연결 지점의 서비스 수명을 연장하고 향후 유지 관리 비용을 줄일 수 있습니다.

2. 컴팩트한 구조: 최적화된 공간 활용

촘촘하게 쌓인 상 도체를 특징으로 하는 독특한 "샌드위치" 설계는 도체 사이의 전기 간격을 불과 6~10mm로 압축하여 상 사이의 에어 갭을 완전히 제거합니다. 기존 버스바 트렁킹 시스템과 비교하여 이 설계는 동일한 전류 전달 용량을 유지하면서 전체 부피를 30% 이상 줄입니다. 이를 통해 전기 라이저 및 장비가 밀집된 작업장과 같이 공간이 제한된 환경에 유연하게 설치할 수 있어 공간 활용 효율성이 크게 향상되고 건물 레이아웃 및 장비 배치 가능성이 커집니다.

3. 효율적인 열 방출: 안정적인 작동

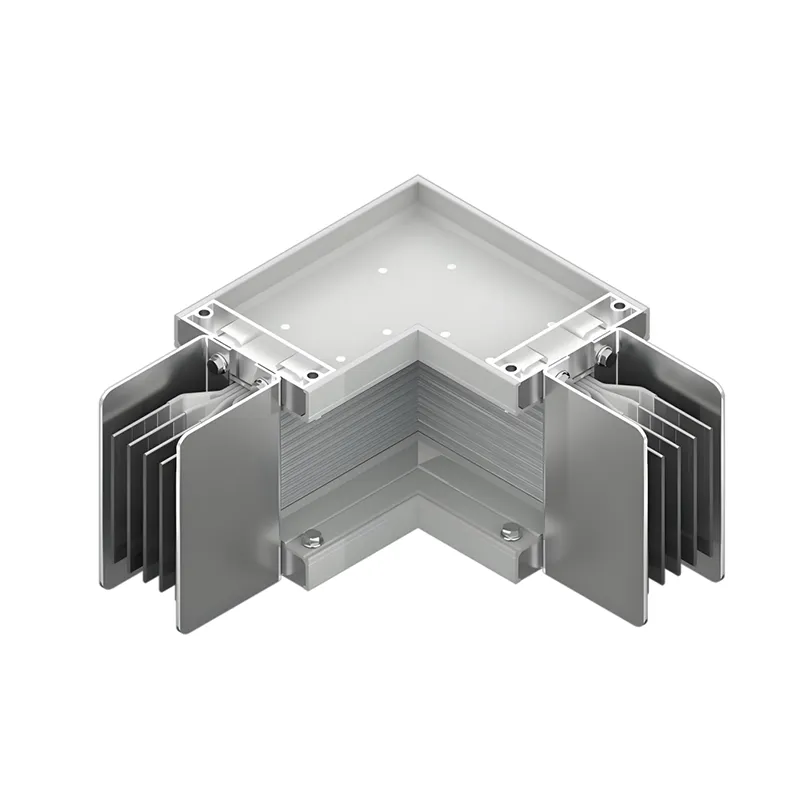

구리 도체는 우수한 열 전도성을 갖고 있어 열이 절연층을 통해 금속 케이스로 빠르게 전달될 수 있습니다. 케이스는 알루미늄-마그네슘 합금으로 제작되었으며 통합된 방열 핀 디자인이 특징입니다. 이는 표준 케이스에 비해 표면적을 30% 이상 증가시켜 대류 및 복사의 이중 메커니즘을 통해 매우 효율적인 열 방출을 가능하게 합니다. 정격 전류에서 작동하는 동안 연결 단자의 온도 상승은 60K 이하로 유지되고 케이스 온도 상승은 30K 이하로 유지됩니다. 이는 장기간에 걸쳐 부스바 트렁킹 시스템의 안정적인 작동 온도를 보장하고 과열로 인한 절연 노화 및 성능 저하를 효과적으로 방지하여 배전 시스템의 신뢰성을 보장합니다.

4. 포괄적인 보호: 복잡한 환경에 적응 가능

완전히 밀폐된 금속 케이스는 양극 산화 처리, 전기 영동 또는 난연성 코팅과 같은 표면 처리를 거쳐 IP54에서 IP68까지의 다단계 보호 기능을 제공합니다. 표준 모델은 먼지 및 물 튀김 방지 기능을 제공하여 일반적인 산업 플랜트 및 상업용 건물의 작동 요구 사항을 충족합니다. 방수 모델은 단기간 또는 지속적인 침수로부터 보호하므로 지하 유틸리티 터널 및 수처리 공장과 같은 습한 환경에 적합합니다. 내화 모델은 960°C의 극한 온도에서 180분 이상 전원 공급을 유지할 수 있어 화재 안전 회로 및 비상 전원 공급 시스템에 대한 안정적인 보호 기능을 제공합니다. 또한, "샌드위치" 구조에는 연속적인 공기 채널이 부족하여 화재 시 "굴뚝 효과"를 근본적으로 제거하고 시스템의 화재 안전 성능을 향상시킵니다.

5. 편리한 설치를 위한 모듈형 디자인

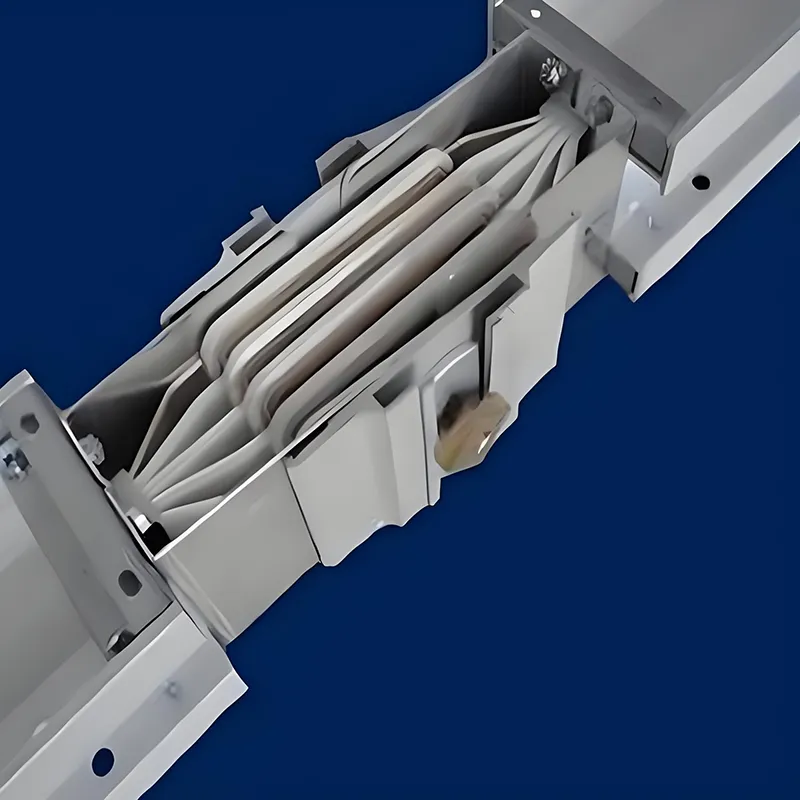

버스웨이 시스템은 공장에서 조립식으로 제작된 표준 모듈형 장치를 활용합니다. 현장 설치 중에 이러한 장치는 양단 토크 제어 볼트와 디스크 스프링을 사용하여 신속하게 연결됩니다. 이 설계는 ±4mm의 설치 공차를 수용하여 건설 복잡성과 시간 비용을 크게 줄입니다. 플러그인 장치는 시스템에 전원이 공급되는 동안 어느 위치에서나 버스웨이에 삽입하거나 제거할 수 있습니다. "먼저 연결하고 마지막에 연결 해제" 접지 설계는 작동 안전을 보장합니다. 또한 이 시스템은 최소 200개의 플러그인/플러그아웃 주기를 지원하므로 생산 라인 조정 및 장비 확장과 같은 요구 사항에 유연하게 적응하는 동시에 향후 유지 관리 및 수정이 더 쉬워집니다.

응용 시나리오

1. 제조업 부문

자동차 제조, 기계 가공, 야금 및 화학과 같은 산업의 생산 작업장에서 구리 도체 샌드위치형 버스덕트 시스템은 대형 모터, 용접 기계 및 자동화된 생산 라인을 포함한 고전력 장비에 안정적인 주 전력 백본을 제공합니다. 높은 전류 전달 용량은 기계의 빈번한 시작 및 중지와 관련된 무거운 부하 조건을 처리할 수 있는 반면, 모듈식 플러그인 설계는 생산 라인 조정 및 새 장비 추가를 용이하게 하여 기업이 매우 효율적인 생산을 달성하도록 돕습니다.

2. 데이터 센터 및 의료 시설

데이터 센터의 서버 클러스터와 병원의 대규모 의료 장비는 매우 높은 수준의 전원 공급 장치 연속성과 안정성을 요구합니다. 이 버스덕트 시스템의 저손실 특성은 전력 전달 중 에너지 낭비를 최소화합니다. 또한 지능형 제품 변형에는 온도 및 전류 모니터링 모듈이 통합되어 RS485 또는 무선 전송을 통해 원격 작동 및 유지 관리가 가능합니다. 이를 통해 장비 상태를 실시간으로 모니터링할 수 있어 중요한 부하에 대해 안정적인 전력 보증을 제공합니다.

3. 고층빌딩 배전

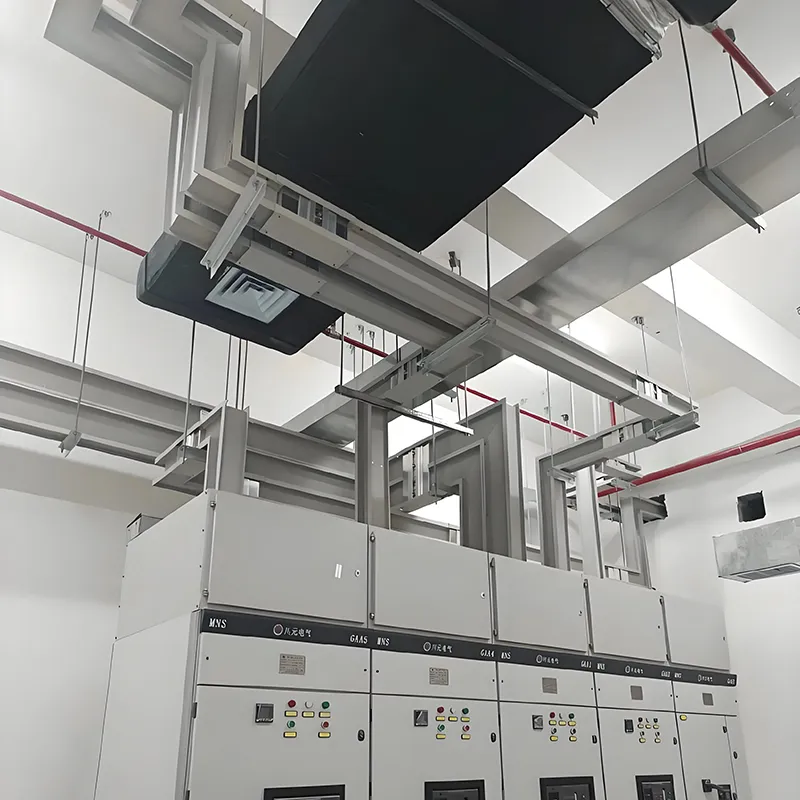

고층 빌딩의 배전 라이저 내에는 구리 도체 샌드위치형 버스덕트가 수직으로 설치되어 각 층의 주 전원 공급 라인 역할을 합니다. 컴팩트한 구조로 귀중한 샤프트 공간을 절약하는 동시에 효율적인 방열 설계로 장거리 수직 동력 전달 중에 안정성을 보장하여 사무실 건물, 호텔, 주거 단지 및 유사 구조물의 모든 층에 균형 있고 안정적인 전력 공급을 제공합니다.

4. 특수 환경 조건

지하 유틸리티 터널, 철도 운송 시스템 및 해안 시설과 같이 습도, 부식성 또는 먼지가 많은 특수 환경의 경우 방수 및 부식 방지 버스 덕트 변형을 사용할 수 있습니다. IP68 보호 등급을 갖춘 수지 주조 버스덕트는 금속 케이스 없이 제작되었으며 완전히 밀봉되어 있습니다. 이 설계는 열악한 환경에서도 장기간 안정적인 작동을 보장하여 불리한 환경 요인으로 인한 장비 고장을 효과적으로 방지합니다.

품질 보증 및 서비스 약속

우리는 무엇보다도 지속적으로 품질을 최우선으로 생각합니다. 당사의 모든 구리 도체 샌드위치형 버스덕트는 상용 주파수 내전압 테스트, 온도 상승 테스트, 단시간 내전류 테스트 등 엄격한 공장 테스트를 거쳐 국제 및 국내 표준을 모두 완벽하게 준수합니다. 또한 우리는 고객에게 포괄적인 서비스 지원을 제공합니다.

전문적인 제품 선택 안내: 우리는 각 고객의 특정 전력 요구 사항, 설치 환경 및 기타 관련 요소에 맞는 맞춤형 제품 선택 솔루션을 제공합니다. 현장 설치 서비스: 당사의 숙련된 설치 팀은 현장 안내 및 설치 서비스를 제공하여 당사 제품의 올바른 설치와 안정적인 작동을 보장합니다.

판매 후 지원 및 유지 관리: 우리는 고객의 수리 및 유지 관리 요구 사항을 신속하게 해결하고 장비의 장기적인 작동을 보호하기 위해 포괄적인 판매 후 지원 및 유지 관리 시스템을 구축했습니다.
