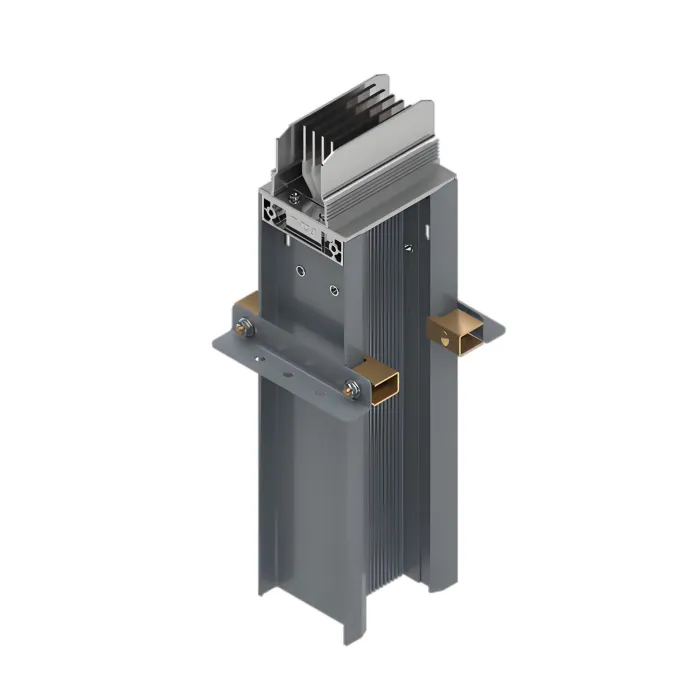

630A 샌드위치 버스웨이

Fenghua Electric의 630A 샌드위치 버스웨이는 안정적인 전력 분배를 위해 설계된 소형 저전압 버스웨이 시스템입니다. 조밀한 절연 샌드위치 구조로 높은 전류 용량, 낮은 온도 상승, 낮은 임피던스 및 효율적인 열 방출을 제공합니다. 버스웨이 공급업체, 버스웨이 제조업체 및 버스웨이 도매 구매자에게 이상적인 이 솔루션은 상업용 건물, 산업 플랜트 및 데이터 센터에 널리 서비스를 제공합니다. 기존 케이블을 대체하는 안정적인 버스바 트렁킹으로 안전하고 효율적이며 유연한 전력 분배를 보장합니다.

문의 보내기

제품 설명

630A 샌드위치 버스웨이(콤팩트 버스웨이라고도 함)는 송전 및 배전을 위한 매우 효율적인 핵심 구성 요소로, 저전압 배전 시스템용으로 특별히 맞춤 제작되었습니다. 630A 부하 요구 사항을 충족하도록 정밀하게 맞춤화된 정격 전류를 갖춘 코어는 조밀하고 적층된 "도체 + 절연체 + 도체" 샌드위치 구조를 특징으로 합니다. 이 설계는 기존 공기 절연 버스웨이의 특성인 공기로 채워진 절연 간격을 완전히 제거하는 대신 도체와 절연층 사이의 긴밀하고 통합된 결합을 보장하여 구조적 소형화 및 작동 신뢰성이라는 두 가지 이점을 제공합니다. 기존 케이블 트레이에 대한 이상적인 대안인 이 버스웨이는 높은 전력 손실, 과도한 공간 요구 사항, 번거로운 설치 및 유지 관리 절차 등 케이블 기반 배전과 관련된 일반적인 문제점을 효과적으로 해결합니다. 중저부하와 관련된 다양한 저전압 배전 시나리오에 걸쳐 널리 배포되는 이 제품은 산업, 상업 및 주거 부문의 사용자에게 포괄적이고 효율적이며 안전하고 에너지를 절약하는 원스톱 배전 솔루션을 제공하여 궁극적으로 시스템 품질과 효율성을 향상시키는 동시에 비용과 에너지 소비를 줄이는 데 도움이 됩니다.

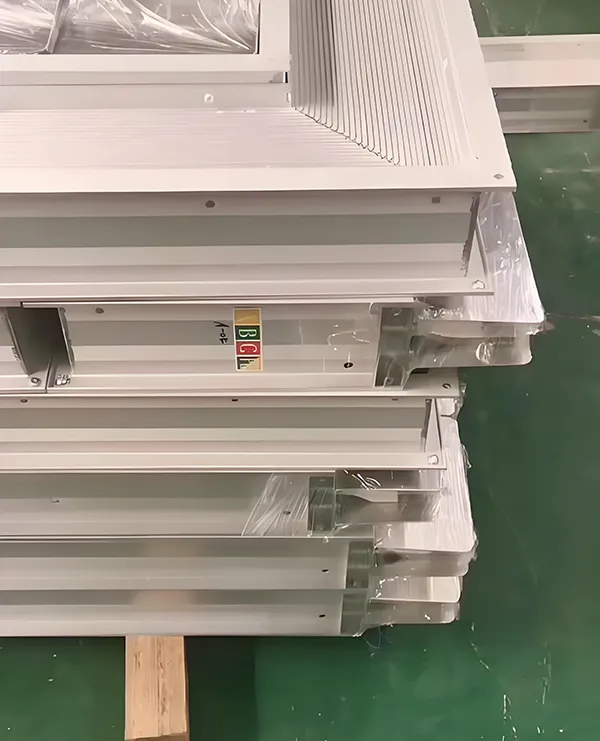

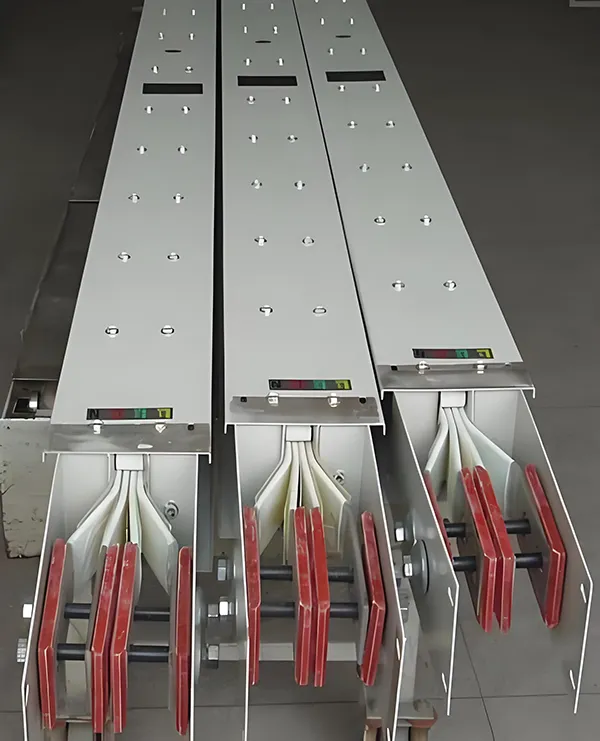

630a Sandwich Busway

핵심 구조 및 장점

1. 조밀하고 적층된 구조: 우수한 성능

이 제품은 고정밀, 고밀도 복합 단열 공정을 활용합니다. 코어 컨덕터는 99.9% 이상의 구리 함량을 자랑하는 고순도 T2 전해 구리 버스바(사용자 요청 시 알루미늄 버스바도 제공 가능)로 제작됩니다. 표면은 전문적인 주석 도금 처리를 거쳐 도체의 산화 및 부식 저항성을 효과적으로 향상시킬 뿐만 아니라 접촉 저항을 크게 줄여 전류 전송 중 전력 손실을 최소화합니다. 절연층은 내열 및 노화 방지 BMC 복합 재료 또는 폴리에스터 필름으로 구성되어 각 도체를 단단히 감싸줍니다. 위상 사이에 공극이 전혀 없는 이 설계는 공간 활용도를 극대화하는 동시에 전류 전달 용량과 열 방출 효율을 크게 높입니다. 작동 온도 상승은 국가 표준에 규정된 한도(최대 허용 임계값보다 훨씬 낮은 수준) 내에서 엄격하게 제어됩니다. 이를 통해 장시간의 전체 부하 작동 중에도 장비의 안정성과 신뢰성을 유지하고 과열로 인한 안전 위험을 효과적으로 완화할 수 있습니다.

2. 주요 성능 이점

정격 전류는 630A로 정확하게 설정되어 저전압(1000V 이하) 배전 시스템과 완벽하게 호환되며 대부분의 중저부하 배전 시나리오의 전류 요구 사항을 충족할 수 있습니다. 이 설계는 도체와 절연층 사이의 긴밀한 결합을 특징으로 하여 버스웨이 시스템의 전체 임피던스가 매우 낮고 전압 강하가 최소화됩니다. 이는 배전 중 에너지 손실을 크게 줄여 에너지 보존 원칙을 구현합니다. 구조 설계는 매우 컴팩트합니다. 기존 케이블 트레이에 비해 설치 공간이 50% 이상 절약되므로 특히 고층 건물, 장비실 등 공간이 제한된 환경에 적합합니다. IP54 이상의 IP(Ingress Protection) 등급을 갖춘 이 시스템은 탁월한 방진 및 방습 성능을 자랑하므로 다양한 복잡한 실내 설치 환경에 적응할 수 있으며 먼지와 습기의 부식 영향으로부터 장비를 효과적으로 보호합니다. 또한 단락 전기역학적 힘에 대한 탁월한 저항력을 나타내며 뛰어난 열역학적 안정성을 보유하여 손상을 입지 않고 단락 전류의 충격을 견딜 수 있습니다. 서비스 수명이 30년이 넘는 이 시스템은 향후 교체 및 유지 관리 비용을 크게 줄여줍니다.

3. 편리한 설치와 유연한 확장

모듈식 및 표준화된 설계를 채택하여 복잡한 현장 제작 없이도 버스웨이 섹션을 간단하고 편리하게 연결할 수 있습니다. 수평, 수직, 측면 장착 구성을 포함한 다양한 설치 방법을 지원하므로 다양한 건물의 특정 배전 레이아웃에 유연하게 적응할 수 있습니다. 이를 통해 건설 효율성이 크게 향상되고 프로젝트 일정이 단축됩니다. 전용 플러그인 박스를 갖춘 이 시스템은 라이브 라인 분기 작업을 가능하게 합니다. 결과적으로 사용자가 향후 증가된 부하를 수용하기 위해 용량 확장이 필요한 경우 기존 배전 인프라를 광범위하게 수정할 필요가 없습니다. 새로운 모듈과 플러그인 박스를 추가하는 것만으로 확장이 가능합니다. 이는 편리하고 효율적인 설치 및 유지 관리를 보장하고 향후 용량 업그레이드와 관련된 비용 및 복잡성을 효과적으로 줄이며 다양한 건물 및 산업 시설의 장기적인 배전 요구 사항을 충족하는 데 이상적으로 적합합니다.

기술 매개변수(핵심)

매개변수	사양
정격전류	630A
정격전압	≤1000V(저전압)
빈도	50/60Hz(범용)
절연 등급	B급(최대 130℃)
보호 수준	IP54(표준), IP65 옵션(방진 및 방수)
도체 재료	T2 구리 버스바(표준) / 알루미늄 버스바(맞춤형)
도체 단면적(구리 부스바)	100×10mm / 120×10mm(다양한 하중 및 설치 요구 사항에 대한 두 가지 옵션)
단락 내전류	31.5kA/1초
정격 온도 상승	≤60K(구리 도체)
연결 방법	볼트 체결 / 스프링 핑거 (신뢰성 있는 접촉)
인클로저 재질	알루미늄-마그네슘 합금(경량, 우수한 방열) / 냉간압연강판(고강도, 경제성)
설치 거리	수평 ≤2.5m, 수직 ≤3m
작동 온도	-25℃ ~ +40℃
상대습도	≤95%(비응축)
표준	GB 7251, IEC 61439
서비스 수명	≥30년(정상적인 사용 및 유지 관리 시)

응용 시나리오

Fenghua Electric 630A 샌드위치 버스웨이는 중간 및 낮은 부하 배전을 위해 설계되었으며 컴팩트한 구조, 안정적인 성능 및 쉬운 설치를 제공합니다. 이는 다양한 산업 분야의 저전압 버스웨이 시스템에 널리 사용됩니다.

고층 건물: 주거용 타워, 사무실 및 아파트를 위한 수직 주 배전반 및 층별 배전반.

중소 산업 플랜트: 전자, 기계, 식품 공장의 생산 장비, 작업장 조명, 기계류의 전력 분배.

상업 단지: 쇼핑몰, 슈퍼마켓, 쇼핑 센터의 공공 조명, 상점 전원 공급 장치 및 HVAC 시스템 배포.

데이터 센터: 서버실, 에어컨, 조명 및 지원 장비를 위한 보조 배전반입니다.

공공 건물: 병원, 학교, 요양원의 안전한 배전.

철도 운송 시설: 역 조명 및 보조 장비용 저전압 배전.

이 버스바 트렁킹 시스템은 다양한 저전압 배전 시나리오에서 안정적이고 유연하며 안전한 전원 공급을 보장하므로 버스웨이 공급업체, 버스웨이 제조업체 및 산업 조달에 이상적인 선택입니다.

품질 보증 및 서비스

Fenghua Electric 630A 샌드위치 버스웨이는 국가 및 산업 표준을 엄격하게 준수하여 설계, 제조 및 테스트되었습니다. 모든 장치는 내전압, 온도 상승, 단락 및 절연 테스트를 포함한 포괄적인 품질 검사를 거쳐 안정적인 성능과 안전성을 보장합니다. 모든 제품은 CCC 인증을 받아 품질과 규정 준수를 보장합니다.

설계 상담, 사양 선택, 현장 설치부터 유지 관리 및 문제 해결까지 전체 서비스 지원을 제공합니다. 당사의 전문 기술 및 애프터 서비스 팀은 지속적인 지침을 제공하여 저전압 버스웨이 시스템의 안전하고 안정적인 작동을 보장합니다.

신뢰할 수 있는 버스웨이 공급업체이자 제조업체인 Fenghua Electric은 고품질 버스바 트렁킹 솔루션과 맞춤형 배전 시스템을 제공합니다. 문의, 현장방문, 조달상담을 환영합니다. 품질, 무결성 및 서비스 우수성에 전념하는 당사는 장기적인 협력과 상호 성공을 위해 비용 효율적인 630A 샌드위치 버스웨이 제품과 맞춤형 배전 솔루션을 제공합니다.
