저전압 샌드위치 버스웨이

Fenghua Electric의 저전압 샌드위치 버스웨이는 효율적인 배전을 위해 설계된 작고 안정적인 저전압 버스웨이 시스템입니다. 높은 전류 용량, 낮은 온도 상승 및 안정적인 성능을 갖춘 이 버스 덕트/버스웨이 배전 솔루션은 산업 플랜트, 상업용 건물 및 데이터 센터에서 널리 사용됩니다. 전문 버스웨이 제조업체 및 공급업체인 Fenghua Electric은 판매용 고품질 저전압 버스웨이와 글로벌 프로젝트를 위한 맞춤형 솔루션을 제공합니다.

문의 보내기

제품 설명

컴팩트한 구조, 뛰어난 열 방출 및 강력한 전류 전달 용량으로 인해 저전압 샌드위치 버스웨이는 현대 배전 시스템의 주류 선택으로 부상했습니다.

코어 구조 및 단열재 구성

•도체 재료: 고순도 전해 구리(순도 ≥ 99.9%); 표면은 선택적으로 은도금 또는 주석도금 처리하여 전도성과 내산화성을 강화할 수 있습니다.

절연 재료:

•표준형: 폴리에스터 필름, 운모 테이프 등 B등급 이상의 절연재(내열성: 130°C)를 사용하여 장기간 작동 신뢰성을 보장합니다.

•내화형 : 운모테이프와 세라믹화 실리콘 고무의 복합층을 채용하여 600°C~1000°C의 고온에서도 단열성능을 유지합니다.

• 방수/부식 방지 유형: 클래스 H 폴리에스테르-이미드 또는 에폭시 수지 주조를 통한 캡슐화 기능이 있습니다. 절연 등급은 클래스 H(180°C)에 도달하여 50년 이상의 서비스 수명을 제공합니다.

•"샌드위치" 구조 특성: 위상 도체는 에어 갭 없이 촘촘하게 쌓이고 압축됩니다. 어셈블리는 압력 하에서 완전히 캡슐화되고 성형되어 리액턴스와 전압 강하를 크게 줄입니다.

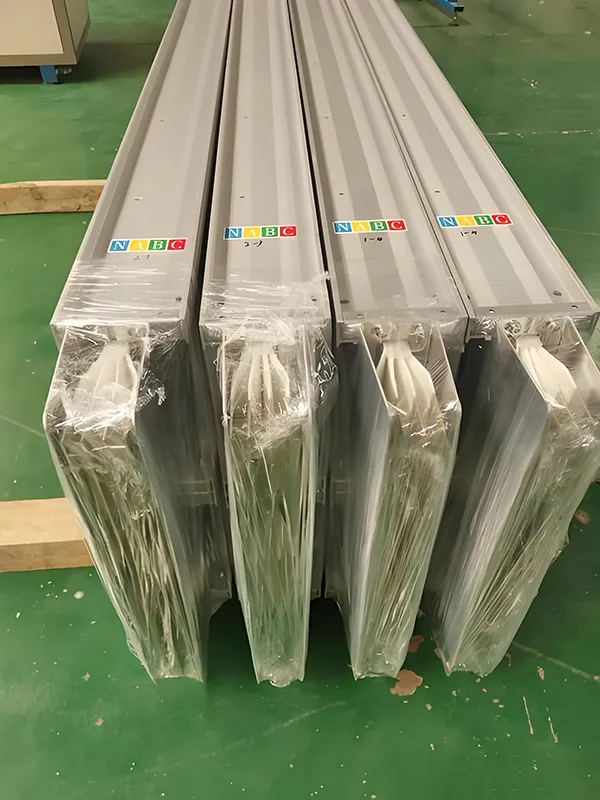

Low Voltage Sandwich Busway

주요 전기 및 안전 매개변수

매개변수	기술 사양	적용 가능한 표준
정격전압	≤600V AC(일반적으로 380V/400V)	GB 7251.2-2006
정격 전류 범위	100A ~ 6300A	Huapeng 및 Sigses와 같은 제조업체의 제품 라인
전력 주파수 내전압	3500V ~ 3750V / 1분 (고장이나 플래시오버 없이)	100% 공장 테스트
단시간 내전류	15kA ~ 75kA / 1초 (120kA에 도달할 수 있는 일부 모델)	GB 7251.2, IEC 61439-2
피크 내전류	일반적으로 단시간 내전류 정격의 약 2.5배	동적 및 열 안정성 요구 사항
접지 시스템	TN-S 시스템; PE 버스바 단면적 ≥ 상 도체 면적의 50%; 전체 길이에 걸쳐 지속적이고 안정적인 연결
전자기 호환성	EN50081 요구 사항을 준수합니다. 외부 전자기 간섭을 최소화합니다.

온도 상승 및 열 성능 제어

온도 상승 한계(주변 온도 40°C에서):

연결 단자: ≤ 60 K(즉, 최대 100°C)

금속 인클로저: ≤ 30 K(즉, 최대 70°C)

절연 표면: ≤ 40 K(즉, 최대 80°C)

열 방출 메커니즘:

도체에서 생성된 열은 절연층을 통해 금속 인클로저로 전도된 후 대류 및 복사를 통해 소산됩니다.

알루미늄 합금 인클로저는 통합 방열판 핀 설계를 갖추고 있어 열 방출 효율을 30% 이상 향상시킵니다.

열 내구성 한계:

표준 유형: 장기 작동 온도 ≤ 130°C

내화형 : 960°C에서 90분 이상 연속 전원 공급 가능

Cast-Resin Type: -40°C ~ 130°C의 환경 온도 범위에서 안정적으로 작동 가능

보호 등급(IP 코드) 및 적용 환경

IP 등급	보호 기능	일반적인 애플리케이션 시나리오
IP54	방진, 방적	일반산업플랜트, 배전실
IP65	제트 방지, 완전 방진	식품 가공 작업장(세척 구역), 옥외 설치
IP66	강력한 제트 및 서지에 대한 내성	항구, 야외 플랫폼
IP67	짧은 침수에 강함	지하 유틸리티 터널, 수처리 공장
IP68	지속적인 침수 보호	직접매설, 수중공학
