구리 도체 샌드위치 버스웨이

Copper Conductor Sandwich Busway는 현대 배전 시스템을 위해 특별히 설계된 고효율 전력 전송 솔루션입니다. 고순도 전해동 도체와 상도체가 촘촘하게 적층된 '샌드위치' 구조를 활용해 도체, 절연재, 금속 외장을 완벽하게 통합했다. 이 설계는 높은 전류 전달 용량, 낮은 전력 손실, 설치 유연성 등 다양한 이점을 제공합니다. 이 제품은 산업 플랜트, 고층 건물, 데이터 센터 및 철도 운송 시스템과 같은 고전류 배전 시나리오에 널리 적용 가능하며 다양한 전기 애플리케이션에 안정적이고 신뢰할 수 있는 전력 전송을 보장합니다.

기술적인 매개변수

핵심 기술 장점

(I) 고순도 구리 도체: 손실 감소, 에너지 효율성 향상

이 시스템은 도체 재료로 순도 ≥99.95%의 T2 등급 전해 구리를 사용합니다. 20°C에서 저항률은 0.01724Ω·mm²/m 이하이고 전도성은 98%를 초과합니다. 표준 구리 소재에 비해 라인 손실이 약 5~8% 감소합니다. 요청 시 도체 표면을 주석 도금 또는 은도금할 수 있습니다. 이는 산화 및 부식에 대한 저항성을 크게 향상시키고 접촉 저항을 감소시키며 연결 지점의 장기적인 안정성을 보장하고 제품의 서비스 수명을 효과적으로 연장합니다.

(II) "샌드위치" 컴팩트 구조: 공간 활용성과 에너지 효율성의 이중 혁신

3상 도체를 박층 절연재를 사용하여 직접 접착하고 공극 없이 촘촘하게 적층하여 전기간극을 6~10mm에 불과하게 압축합니다. 이 설계는 공간 단위당 전력 전송 밀도를 40% 이상 향상시켜 보다 컴팩트한 물리적 프로필을 제공합니다. 결과적으로 설치 공간을 크게 절약할 수 있어 전기 라이저 및 장비 밀집 구역과 같이 공간이 제한된 환경에 특히 적합합니다. 또한 이 촘촘하게 배열된 구조는 시스템 리액턴스를 기존의 공기 절연 버스바 트렁킹 시스템에서 볼 수 있는 것의 40%~60%로 줄여 고전류 작동 조건에서 전압 강하를 크게 최소화하고 전반적인 전력 전송 효율을 향상시킵니다.

(III) 고효율 방열 설계: 낮은 온도 상승, 향상된 안정성

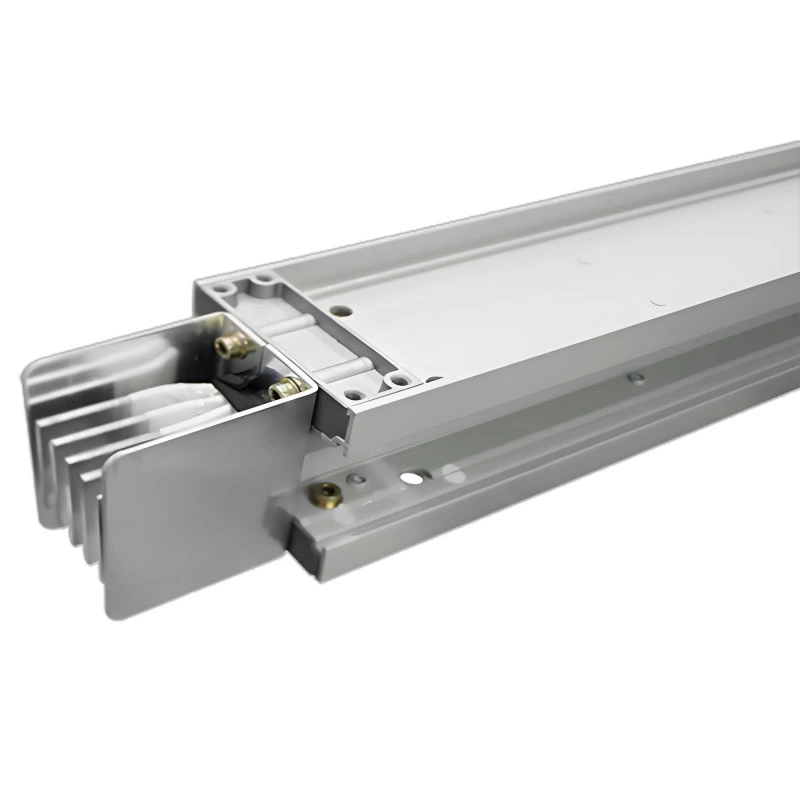

도체에서 생성된 열은 절연층을 통해 금속 인클로저로 빠르게 전도됩니다. 통합된 방열 핀을 갖춘 알루미늄 합금 인클로저와 함께 사용하면 인클로저의 표면적이 30% 이상 증가하여 방열 효율이 크게 향상됩니다. 특정 고전류 용량 모델은 하우징 내부 표면에 세로 방열 홈이 있는 것이 특징입니다. 이 설계는 열전도율을 더욱 향상시켜 연결 단자의 온도 상승을 60K 이하로 유지하고 금속 하우징의 온도 상승을 30K 이하로 유지하여 장기간 작동 중에 안전한 범위 내에서 안정적인 작동 온도를 유지합니다.

(IV) 모든 시나리오에 대한 포괄적인 보호 - 안전하고 신뢰할 수 있음

기본 보호: 하우징은 알루미늄-마그네슘 합금 또는 냉간 압연 강판으로 구성됩니다. 양극산화처리, 전기영동 또는 정전분체도장 처리를 하여 내식성과 기계적 강도가 우수합니다. IP54 이상의 IP(Ingress Protection) 등급으로 먼지와 물 튀김을 효과적으로 보호하므로 일반 공장 현장, 배전실 등 표준 환경에 적합합니다.

특수 환경에 대한 보호: 맞춤형 방수(밀폐형) 모델을 사용할 수 있습니다. 이 장치는 무기 충진재와 결합된 불포화 폴리에스테르 수지를 사용하여 완전히 밀봉된 일체형 캡슐화 기능을 갖추고 있으며 IP 등급 IP67-IP68을 달성합니다. 실외 환경, 수중 환경, 부식성 가스가 포함된 대기에서 안정적으로 작동할 수 있으며 50년 이상의 절연 노화 수명을 자랑합니다.

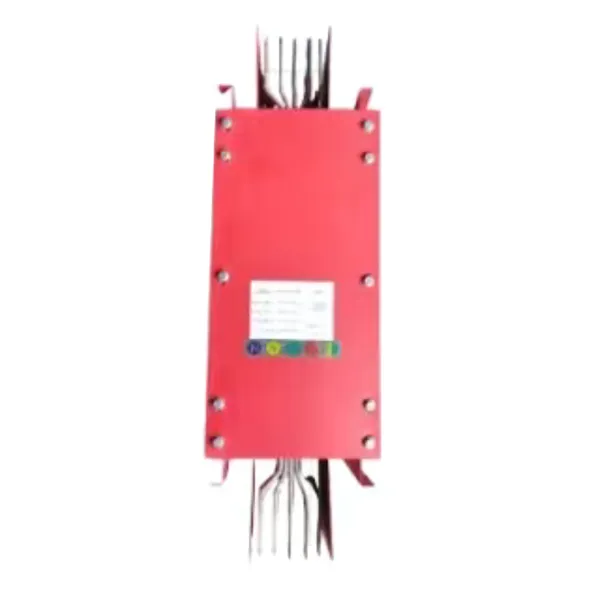

내화성 보호: 내화성 모델은 운모 테이프와 세라믹화 실리콘 고무로 구성된 복합 절연층을 사용합니다. 하우징은 팽창성(화재 팽창) 내화 페인트로 코팅되어 있습니다. 960°C의 극한 온도에 노출되더라도 장치는 1~3시간 동안 전원 공급을 유지할 수 있어 화재 안전 회로에 지속적인 전원 공급을 보장합니다. 이 제품은 GB/T 9978.1-2008과 같은 국가 표준을 준수합니다.

(V) 모듈형 설치 - 유연하고 편리한 확장

표준화된 모듈식 설계를 특징으로 하는 이 시스템은 단일 볼트를 사용하여 신속한 현장 연결을 가능하게 합니다. 각 연결에는 접촉 저항을 최소화하기 위한 토크 제어 메커니즘이 장착되어 있습니다. 커넥터는 ±4mm의 정렬 공차 조정을 지원하여 설치 오류를 효과적으로 보상합니다. 플러그인 장치는 버스웨이를 따라 어느 지점에나 배치할 수 있으며 핫 플러깅(실시간 삽입/제거)을 지원합니다. 접지 연결이 먼저 연결되고 마지막으로 연결이 해제됩니다. 정격 최소 200 플러그인 주기입니다. 이러한 유연성을 통해 시스템은 생산 라인 재구성 및 장비 확장 요구 사항에 쉽게 적응할 수 있으므로 건설 리드 타임과 유지 관리 비용이 절감됩니다.

제품 선택 가이드

응용 시나리오

(I) 제조업 부문

자동차 제조, 기계 가공, 전자 조립 및 이와 유사한 분야와 관련된 대규모 작업장에 적합하며 대규모 기계 및 자동화 생산 라인에 안정적인 백본 전원 공급 장치를 제공합니다. 저임피던스 특성은 전류 변동으로 인한 전압 강하를 효과적으로 완화하며, 모듈형 설계는 빈번한 생산 라인 조정 및 장비 확장을 용이하게 하여 산업 생산의 유연한 요구를 충족시킵니다.

(II) 고층건물 및 상업단지

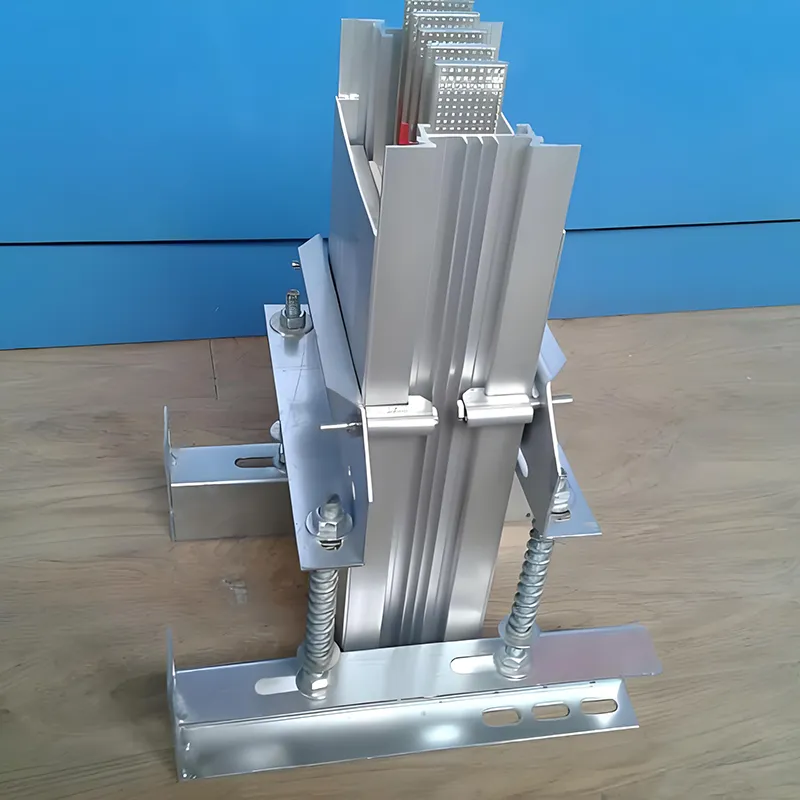

전기 라이저 내에 수직으로 설치된 이 시스템은 각 층의 기본 배전선 역할을 하며, 고층 건물의 90% 이상이 채택한 솔루션입니다. 상업 단지에서는 장거리 고전류 배전이 가능하여 쇼핑몰, 호텔, 사무실 건물 등 다양한 장소의 다양한 전기 부하 요구 사항을 충족합니다. 또한 배전을 위한 편리한 분기점을 제공하여 향후 유지 관리 및 시스템 수정을 단순화합니다.

(III) 데이터 센터 및 의료 시설

이러한 시스템은 탁월한 신뢰성을 요구하는 데이터 센터 서버 및 의료 장비와 같은 미션 크리티컬 부하에 대해 지속적이고 안정적인 전력 보증을 제공합니다. 특정 지능형 제품 모델에는 온도 감지 및 전류 모니터링 모듈이 통합되어 있습니다. RS485 또는 무선 전송 프로토콜을 지원하여 원격 작동 및 유지 관리는 물론 오류 사전 경고 기능을 지원하여 중단 없는 전원 공급 연속성을 보장합니다.

(IV) 특수 환경 설정

방수 주물 수지 제품은 지하 유틸리티 터널, 수처리 공장 및 해안 시설과 같은 습하고 부식성 환경에 이상적으로 적합합니다. 반대로 내화 제품은 화재 안전 회로 및 비상 전력 시스템에 적용하도록 설계되었습니다. 화재가 발생하더라도 전원 공급의 연속성을 유지하여 인원 대피 및 장비 회수에 중요한 시간을 확보합니다.

FAQ

Q1: 구리 도체 샌드위치 버스웨이(Copper Conductor Sandwich Busway)란 무엇입니까?

A: 안정적인 전류, 낮은 손실 및 안정적인 작동을 위해 조밀한 T2 구리 도체(≥99.9%)를 갖춘 저전압, 중~고부하 분배 시스템입니다.

Q2: 주요 사양은 무엇입니까?

A: 정격 1000A, 1000V 이하 시스템에 적합합니다. 구리는 낮은 접촉 저항과 부식 방지를 위해 주석 도금되었습니다. GB 7251 및 IEC 61439를 준수하는 IP54+ 보호.

Q3: 일반적으로 어디에 사용됩니까?

A: 고층 건물, 산업 플랜트, 상업 센터, 데이터 센터 및 기타 저전압 배전 애플리케이션에 이상적입니다.

Q4: 주요 이점은 무엇입니까?

A: 높은 전류 용량, 낮은 에너지 손실, 탁월한 열 방출, 컴팩트한 디자인, 쉬운 설치 및 확장.

Q5: 안전하고 신뢰할 수 있나요?

답: 그렇습니다. 치밀한 구조와 고품질 구리로 안정적인 작동을 보장하며, 모든 제품은 안전성에 대해 CCC 인증을 받았습니다.

Q6: 버스웨이를 맞춤 설정할 수 있나요?

A: Fenghua Electric은 다양한 레이아웃, 길이 및 용량에 맞는 유연한 솔루션을 제공합니다. 맞춤 주문이나 상담을 원하시면 연락주세요.

Q7: 기존 버스웨이나 케이블과 비교하면 어떻습니까?

A: 에너지 손실을 줄이고 열 방출을 개선하며 공간을 절약하므로 기존 케이블링보다 더 효율적이고 안정적입니다.

Q8: 구매나 문의는 어떻게 하나요?

A: 견적을 요청하거나 주문하거나 프로젝트 요구 사항에 대해 논의하려면 Fenghua Electric에 문의하세요. 우리는 모든 문의에 대해 전문적인 지원을 제공합니다.
