배전용 샌드위치 버스웨이

배전용 샌드위치 버스웨이는 안전하고 효율적인 전력 전송을 위해 절연 처리된 적층 "샌드위치" 구조의 구리/알루미늄 도체를 사용하는 소형 밀폐형 버스바 시스템입니다. 중국 제조업체 및 공급업체 솔루션(예: Chengshi 브랜드)으로서 전 세계 산업 및 상업용 배전 프로젝트를 위한 높은 전도성, 낮은 손실 및 손쉬운 설치를 제공합니다.

문의 보내기

제품 설명

샌드위치 버스웨이(Sandwich Busway)는 본질적으로 중앙 집중식 전력 분배를 용이하게 하기 위해 기존 케이블을 콤팩트하고 계층화된 도체 구조로 대체하는 버스바 시스템입니다.

"샌드위치"라는 용어는 구성 레이어를 나타냅니다.

도체(구리 또는 알루미늄)

단열재(에폭시수지, 폴리에스터 필름 등)

인클로저(알루미늄 합금 또는 강철)

이 세 가지 요소는 마치 샌드위치처럼 층층이 쌓여 있습니다. 따라서 이름이 붙여졌습니다.

배전용 샌드위치 버스웨이란 무엇입니까?

배전용 샌드위치 버스웨이는 산업, 상업 및 인프라 프로젝트에서 저전압에서 중전압 전력을 전송하고 분배하도록 설계된 소형의 고효율 배전 시스템입니다.

도체 상들이 촘촘하게 적층된 구조로 배열되어 고강도 에폭시 수지나 절연재 사이에 절연 압축되어 저임피던스, 안전성이 높은 전력 전송 시스템을 형성하기 때문에 “샌드위치형”이라고 불립니다.

기존 케이블 시스템과 비교하여 샌드위치 버스웨이는 더 높은 전류 용량, 더 나은 열 방출 및 상당히 줄어든 설치 공간을 제공합니다.

구조 및 작동원리

샌드위치 버스웨이는 일반적으로 다음으로 구성됩니다.

구리 또는 알루미늄 도체(고전도도, 저손실)

에폭시 수지 절연층

알루미늄 또는 강철 인클로저

모듈형 설치용 조인트 커넥터

안전 보호를 위한 접지 시스템

작동 원리:

최소한의 간격으로 빽빽하게 배열된 도체를 통해 전류가 흐르므로 리액턴스가 감소하고 전기 효율이 향상됩니다. "샌드위치" 구조는 균일한 전류 분포와 향상된 열 안정성을 보장합니다.

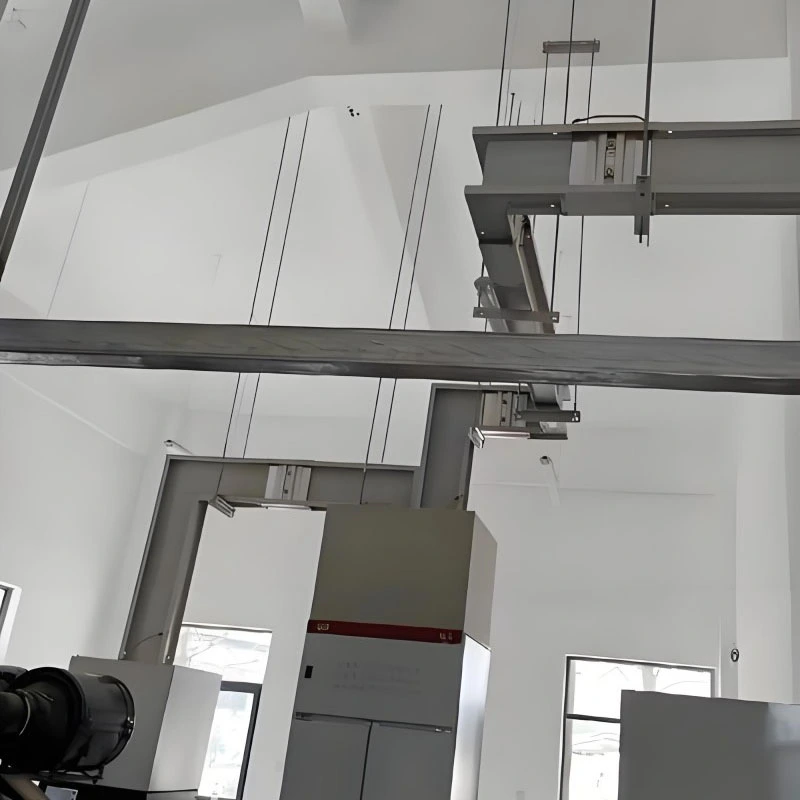

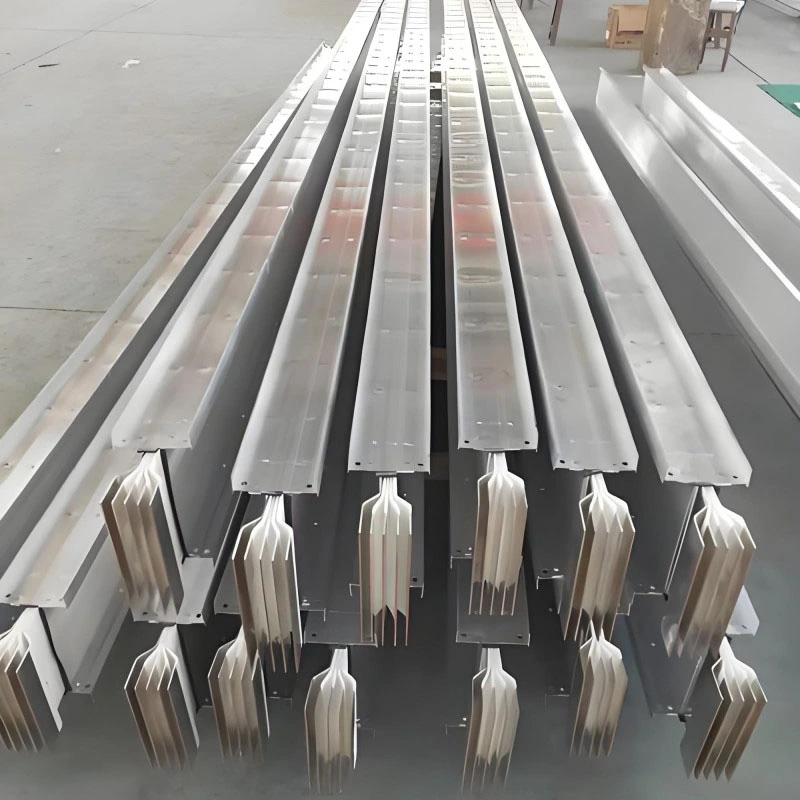

Sandwich Busway For Power Distribution

주요 특징

1. 고전류 용량

견고한 전력 분배를 위해 설계되었으며 구성에 따라 수백에서 수천 암페어를 지원합니다.

2. 컴팩트한 구조

샌드위치 디자인은 케이블 혼란을 줄이고 기존 케이블 트레이에 비해 설치 공간을 최대 30~70% 절약합니다.

3. 낮은 에너지 손실

최적화된 도체 배열은 임피던스와 열 손실을 줄여 전체 시스템 효율성을 향상시킵니다.

4. 우수한 방열성

인클로저와 에폭시 절연체는 지속적인 부하 하에서 안정적인 작동 온도를 유지하는 데 도움이 됩니다.

5. 높은 안전 성능

난연성 단열재

완전 밀폐형 구조로 먼지와 습기 유입을 방지합니다.

높은 단락 내성 성능

6. 모듈형 설치

조립식 섹션을 사용하면 복잡한 배선 없이 빠른 설치, 확장 및 유지 관리가 가능합니다.

기술적 장점

목	샌드위치 버스웨이	기존 케이블
설치공간	콤팩트	넓은 공간 필요
열 방출	훌륭한	보통의
유지	간편한 모듈식 교체	복잡한 문제 해결
전력 손실	낮은	더 높은
확장	유연한	제한된
안전 수준	높은 밀폐형 보호	중간
