수직 샌드위치 버스웨이

제품 포지셔닝: 수직 배전 시나리오에 맞춰진 효율적인 전력 전송 솔루션

Qingdao Fenghua Electric Vertical Sandwich Busway는 고층 건물의 배전 샤프트 및 산업 플랜트의 수직 송전과 같은 시나리오를 위해 세심하게 제작된 고전류 배전 솔루션입니다. 수직 설치에 최적화된 설계와 "샌드위치" 콤팩트 적층 구조를 통합함으로써 이 제품은 공간 활용, 전력 전송 효율성, 안전성 및 안정성 측면에서 여러 혁신을 달성하여 현대 건축 및 산업 환경에서 수직 배전을 위한 최고의 선택으로 자리매김했습니다.

기술적인 매개변수

핵심 기술: 수직 환경의 성능 혁신

1. 맞춤형 "샌드위치" 적층 구조: 수직 공간에 적합한 컴팩트한 디자인

이 제품은 3상 도체가 틈새 없이 촘촘하게 적층된 "샌드위치" 구조를 사용합니다. 고성능 유전체 재료를 사용하여 도체를 서로 직접 절연하므로 상 간 에어 갭이 완전히 제거됩니다. 수직 설치 시나리오에 맞게 특별히 최적화된 도체 배열과 인클로저 구조는 기존 버스웨이 시스템에 비해 전체 부피를 30% 이상 줄이도록 개선되었습니다. 이 설계는 배전 샤프트의 제한된 공간에 완벽하게 들어맞아 제한된 수직 채널 내에서 최대 전류 전달 용량을 가능하게 합니다^.

2. 고순도 구리 도체: 수직 전력 전송의 효율성 보장

도체재료로는 순도 99.95% 이상의 T2급 전해구리를 선택하였습니다. 20°C에서 저항률은 0.01777Ω·mm²/m만큼 낮고 전도성은 98%를 초과합니다. 수직 전력 전송 시나리오에서 이 낮은 저항 특성은 장거리에 대한 전압 강하를 효과적으로 최소화하여 고층 건물의 모든 층에서 안정적인 공급 전압을 보장합니다. 선택적으로 도체 표면을 주석 또는 은 도금으로 처리하여 내식성을 강화할 수 있으므로 습한 배전 샤프트 환경에서도 낮은 접촉 저항이 장기간 유지되어 잠재적인 과열 위험을 제거할 수 있습니다.

3. 통합 수직 방열 시스템: 장거리 온도 상승 문제 해결

수직 설치 시 열이 위쪽으로 축적되는 문제를 해결하기 위해 시스템은 "도체 - 절연층 - 금속 인클로저"라는 3단계 수직 방열 경로를 사용합니다. 인클로저는 압출 알루미늄-마그네슘 합금으로 제작되었으며, 표면에 세로 방열 핀이 통합되어 있습니다. 표준 강철 인클로저에 비해 이 디자인은 열 방출 표면적을 35% 늘리고 열 전도성 효율성을 5배 높입니다. 주변 온도 40°C에서 연결 단자의 온도 상승은 60K 이하로 유지되고, 금속 케이스의 온도 상승은 30K 이하로 산업 표준보다 훨씬 낮아 장거리 수직 전력 전송 시 안정적인 작동을 보장합니다.

4. "굴뚝 효과"에 대한 안전 설계: 견고한 수직 방화벽 구축

"샌드위치" 틈이 없는 구조는 연속적인 공기 채널을 완전히 제거합니다. 화재 발생 시 뜨거운 공기 흐름이 버스웨이 시스템을 통해 빠르게 위쪽으로 퍼지는 것을 방지합니다. 이는 "굴뚝 효과"를 근원적으로 효과적으로 근절하고 권위 있는 국가 화재 안전 기관의 테스트를 성공적으로 통과했습니다. 또한 내화성 변형도 옵션으로 제공됩니다. 운모 테이프와 세라믹화 실리콘 고무의 복합 절연층을 활용한 이 버전은 960°C의 극한 온도에서 180분 이상 전원 공급을 유지할 수 있어 고층 건물의 화재 안전 회로에 대한 엄격한 요구 사항을 충족합니다.

수직 설치 전용 기능

1. 모듈형 수직 연결 시스템

공장에서 조립식으로 제작된 표준 장치를 갖춘 이 시스템은 현장 연결을 위해 양단 토크 제어 볼트와 디스크 스프링을 활용합니다. 이 설계를 통해 ±4mm 설치 공차 조정이 가능하며 수직 설치에 내재된 정밀 편차를 효과적으로 수용할 수 있습니다. 세그먼트당 설치 시간은 10분 이하입니다. 기존 케이블 배선에 비해 시공 효율이 60% 이상 향상됩니다.

2. 계층형 플러그인 설계: 층별 전력 요구 사항을 유연하게 충족

분기기 콘센트는 버스바 트렁킹을 따라 수직 위치에서 열릴 수 있습니다. 분기기 장치는 핫 플러깅(활성 상태에서 삽입 및 제거)을 지원하여 "접지 우선, 접지 후" 연결 순서를 보장하여 전기 아크 위험을 완전히 제거합니다. 각 층은 전체 부스바 세그먼트를 다시 배선할 필요 없이 특정 전력 요구 사항을 기반으로 분기 장치를 유연하게 구성할 수 있으므로 고층 건물의 일반적인 바닥 레이아웃 조정 및 용량 확장 요구 사항을 완벽하게 수용할 수 있습니다.

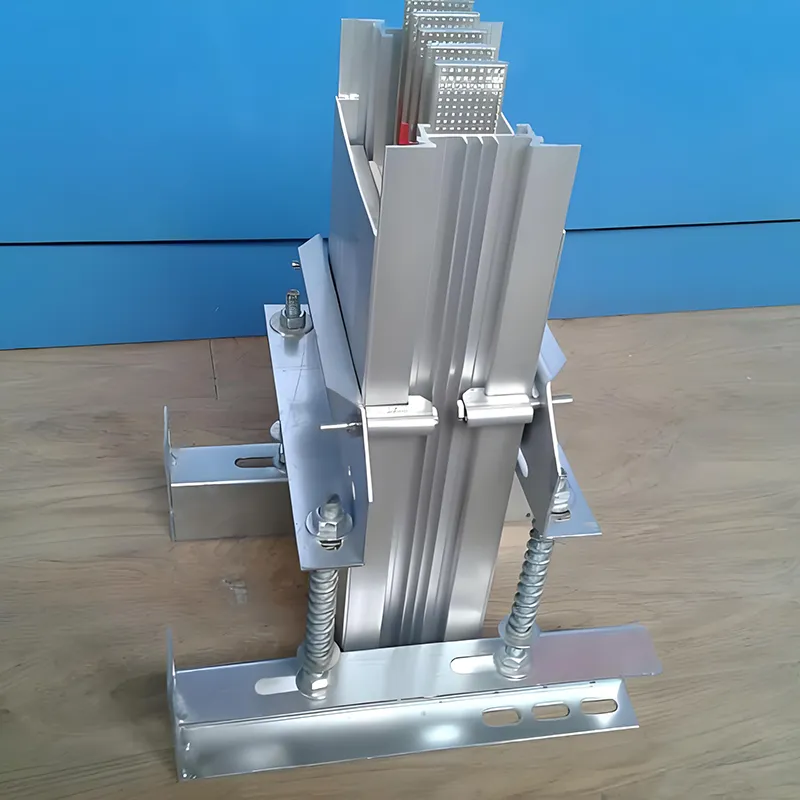

3. 낙하 방지 및 내진 보강

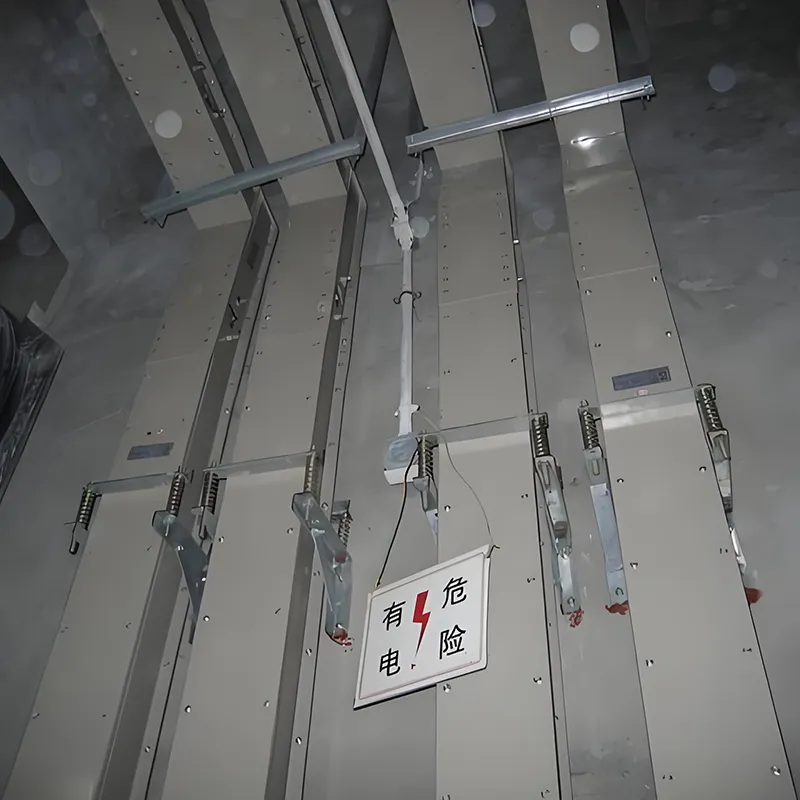

수직 설치 시나리오를 위해 특별히 설계된 이 시스템에는 진도 8의 지진 충격을 견딜 수 있는 전용 낙하 방지 브래킷과 내진 강화 구성 요소가 장착되어 있어 극한의 작동 조건에서도 버스바 트렁킹의 구조적 안정성을 보장합니다. 브래킷 간격은 바닥 높이 요구 사항에 따라 유연하게 조정할 수 있습니다. 직선 섹션의 경우 3m 이하, 코너 섹션의 경우 1.5m 이하입니다.

응용 시나리오

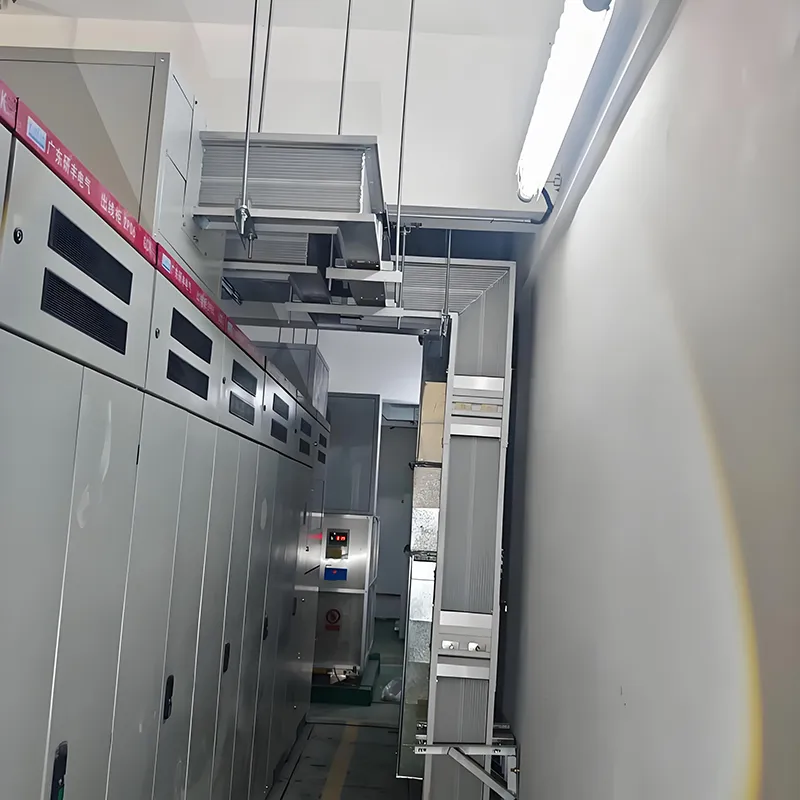

1. 고층 건물 배전 샤프트

배전 샤프트 내에서 수직으로 라우팅되는 이 시스템은 기존 케이블을 대체하는 역할을 합니다. 동일한 전류 용량에 대해 케이블에 필요한 공간의 1/3만 차지하므로 고층 배전 샤프트 내 제한된 공간이라는 중요한 문제를 효과적으로 해결합니다. 완전히 밀폐된 구조는 설치류 침입 및 화재 위험과 같은 위험을 제거하여 건물 배전 시스템의 전반적인 안전성을 향상시킵니다.

2. 산업 플랜트의 수직 동력 전달

다층 산업 시설 내 대규모 장비 및 자동화 생산 라인을 위한 수직 백본 전원 공급 장치를 제공합니다. 높은 전류 전달 밀도는 집중된 장비 레이아웃에 이상적으로 적합하며, 모듈식 확장성은 생산 라인에 대한 유연한 조정을 지원합니다.

3. 특화된 수직 환경

방수 주물 수지 제품은 지하 유틸리티 터널 및 철도 운송 시스템과 같은 습하고 부식성 환경에서 수직 동력 전달에 적합합니다. 내화성 제품은 석유화학 및 원자력 산업과 같이 엄격한 화재 안전 요구 사항이 있는 수직 배전 시나리오에 적용할 수 있습니다.

고객가치

청도봉화전기기기제조유한회사는 서해안 신구 내 아름다운 해안 도시 청도에 위치하고 있습니다. 2005년에 설립된 이 회사는 케이블 트레이, 부스바 트렁킹 시스템, 배전 캐비닛 등 전기 제품을 전문으로 하는 선도적인 제조업체입니다. 당사의 자회사인 Qingdao Fenghua Electric Co., Ltd.는 모회사에 대한 보완적인 역할을 수행하여 배전 장비의 전체 ​​스펙트럼을 포괄하는 포괄적인 제품 매트릭스를 집합적으로 구축합니다. 최근 몇 년 동안 회사는 혁신에 대한 확고한 의지를 유지하여 에너지 절약 및 소비 감소 영역에서 놀라운 결과를 달성했습니다. 자동 잠금 케이블 트레이, 구리-알루미늄 복합 버스덕트 등 당사의 여러 제품은 높은 부가가치와 첨단 기술 콘텐츠로 시장의 인정을 받았습니다. 또한, 우리는 광범위한 버스덕트 사양을 포괄하는 포괄적인 테스트 보고서와 필수 인증 인증서를 보유하여 고객의 다양하고 다면적인 요구를 완벽하게 충족시킬 수 있습니다.

Qingdao Fenghua Electric의 수직 샌드위치 버스웨이를 선택하면 다음과 같은 이점을 얻을 수 있습니다.

• 공간 최적화: 수직 공간 활용도가 3배 증가하여 일반적인 배전 샤프트의 제한된 환경에 완벽하게 적합합니다.

• 에너지 효율성: 저저항 구리 도체와 저저항 구조 설계를 특징으로 하여 배전 손실을 연간 10~20% 줄입니다.

• 안전성 및 신뢰성: 여러 층의 보호와 함께 "굴뚝 효과" 방지 설계를 통합하여 견고한 수직 방화벽을 구축합니다.

• 유연한 적응성: 계층화된 플러그인 인터페이스와 모듈식 설치 기능을 통해 향후 바닥 레이아웃 조정 및 장비 확장 요구 사항을 수용합니다.

• 브랜드 보증: Qingdao Fenghua의 18년 전문 제조 전문 지식을 바탕으로 포괄적인 애프터 서비스와 기술 지원을 제공합니다.

FAQ

1. 수직형 샌드위치 버스웨이란 무엇인가요?

수직 샌드위치 버스웨이는 고층 건물 및 산업 작업장에서 안전하고 효율적인 수직 전력 전송을 위해 설계된 적층형 구리 도체가 있는 소형 고전류 배전 시스템입니다.

2.전류 및 전압 정격은 무엇입니까?

Fenghua Electric 수직 버스웨이의 정격은 250A~6300A 및 690VAC 이하이며 다양한 저전압 고전류 분배 애플리케이션에 적합합니다.

3. 도체에는 어떤 재료가 사용됩니까?

고순도 T2 전해동을 사용하여 저손실, 높은 전도성, 장기 신뢰성을 보장합니다.

4.어떤 보호 수준을 사용할 수 있나요?

보호 범위는 모델에 따라 IP54부터 IP68까지로 실내, 실외 및 열악한 환경에 적합합니다.

5.화재 위험 지역에서도 버스웨이를 사용할 수 있나요?

예, 내화 모델은 최대 180°C의 절연 등급과 화재 조건에서 안전한 작동을 위해 설계된 단락 내구성을 갖추고 있습니다.

6. 수직으로 얼마나 높이 설치할 수 있나요?

수직 설치는 버스웨이 유형 및 부하 요구 사항에 따라 최대 200m까지 가능합니다.

7.설치가 쉽나요?

예, 모듈식 설계와 컴팩트한 구조 덕분에 빠르고 편리한 설치가 가능하며 노동력과 프로젝트 시간이 단축됩니다.

8.일반적으로 어디에 사용되나요?

고층 빌딩 샤프트, 산업 작업장, 공장, 데이터 센터 및 기타 수직 고전류 분배 시나리오에 이상적입니다.
